1. 控制器特性

1. 控制器可以同时接入风机和光伏板对电池充电。

2. 电池电压12V/24V系统使用 自动识别。

12V系统下：风机300W以内，光伏200W 以内 使用。

24V系统下：风机600W以内，光伏400W 以内 使用。

2．额定电流：风机输入端：15A

             光伏输入端：12A

4．IP67防护等级

2.接线方式

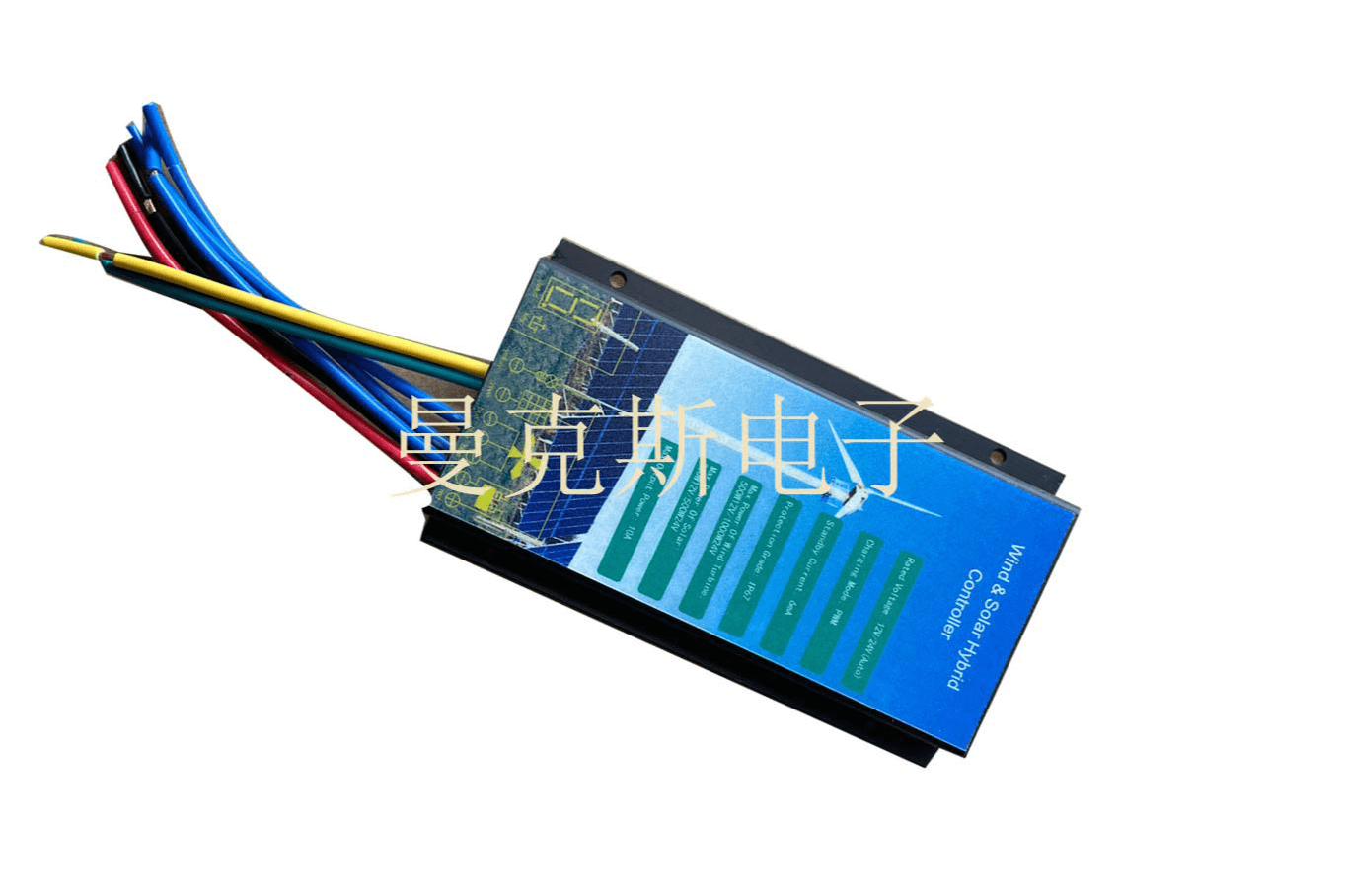

  控制器有7根外接线：

   3根蓝色线----外接风力发电机

   1根红色线---------接蓄电池+极

   1根黑色线---------接蓄电池-极

   1根黄色线---------接负载（如灯头）的-极（+极接红色线）

   1根绿色线---------接光伏板的-极（+极接红色线）

3.数码管指示定义：
